小型UV照射装置に求められるオプション、カスタマイズ事例。お客様の安全基準や使用環境に応じてより便利なサービスをご提供します。

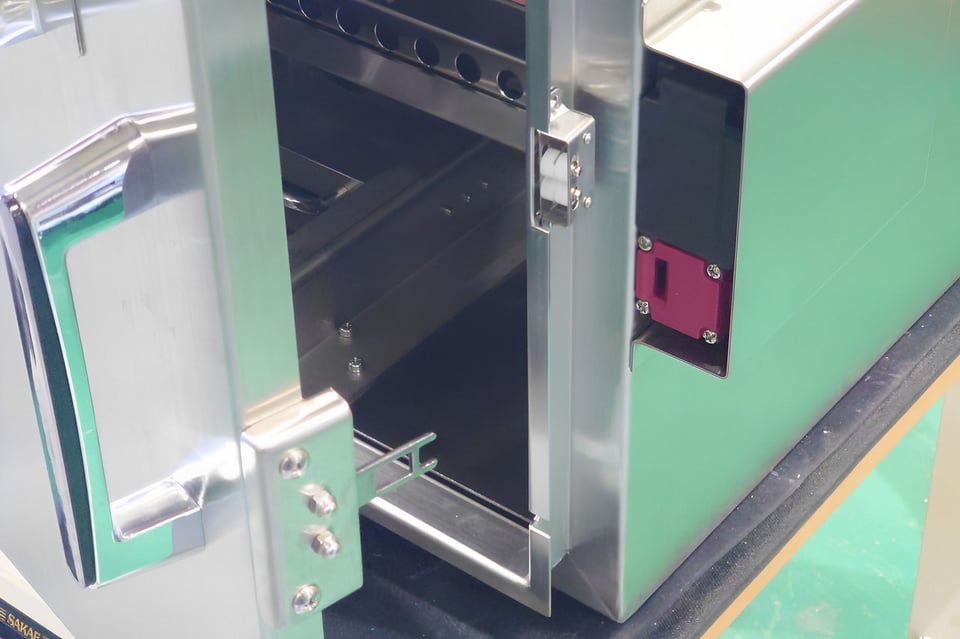

インターロック事例
標準では、紫外線照射中に扉を開けた場合、ランプが切れる仕組みになっていますが、さらに安全を期すため、扉自体が開かないようロックをすることが可能です。
メカニカルロック（通電でロック）とソレノイドロック（通電で開錠）両方対応。
各機種対応

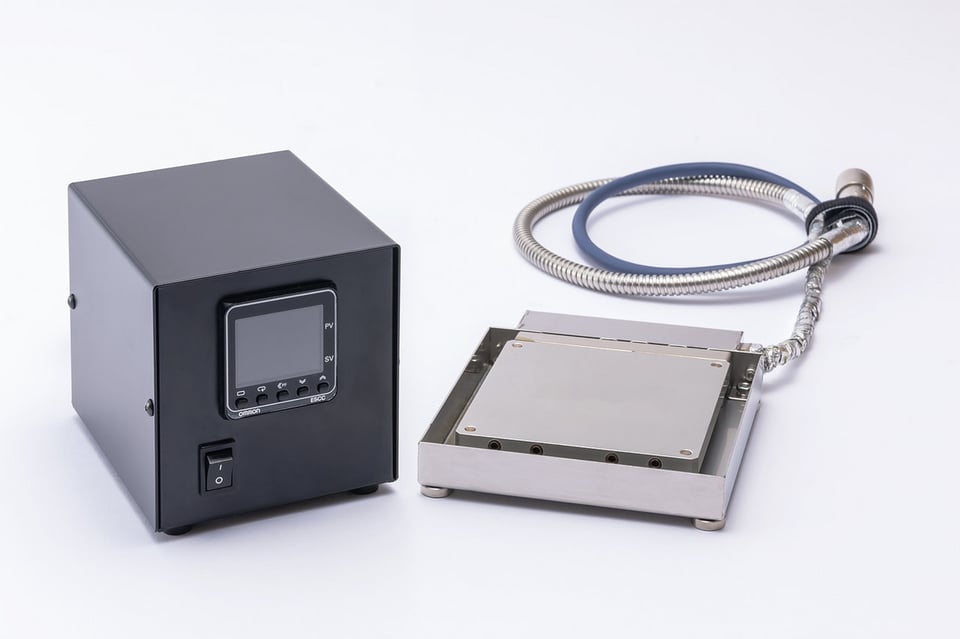

ホットプレート（ヒーター）
本ユニットをUVオゾン洗浄装置と組み合わせることにより、加熱しながら同時に洗浄表面改質をすることが可能です。本ユニットは、ASM1101N、2001N、2003N等に取付可能です。
| 項 目 | 仕 様 |
|---|---|
| ステージサイズ | 100mm × 100mm |
| 最高使用温度 | 260℃ |
| ユーティリティ | AC100V |
| オプション | ステージ部分コーティング |
パージボックス
| 本体ガス接続口 | マイクロカプラ |
| 窒素ガス供給口 | ハンドルバルブ部 φ6 ワンタッチ継手 |
| リリーフ弁作動圧力 | 7kPa(0.07kgf/cm2) |
| 耐熱温度 | 80℃ |
| 外形寸法 | W192×D195×H33 (mm) |
| 内部寸法 | W155×D155×H20 (mm) |
| 上面硝子板材質 | 石英ガラス |
ステージ カスタマイズ事例
事例は、ASM401oz向けにワーク取り出し時の落下防止用枠の事例。ワークのサイズや形状に合わせアルミ、テフロンなどで製作させていただきます。

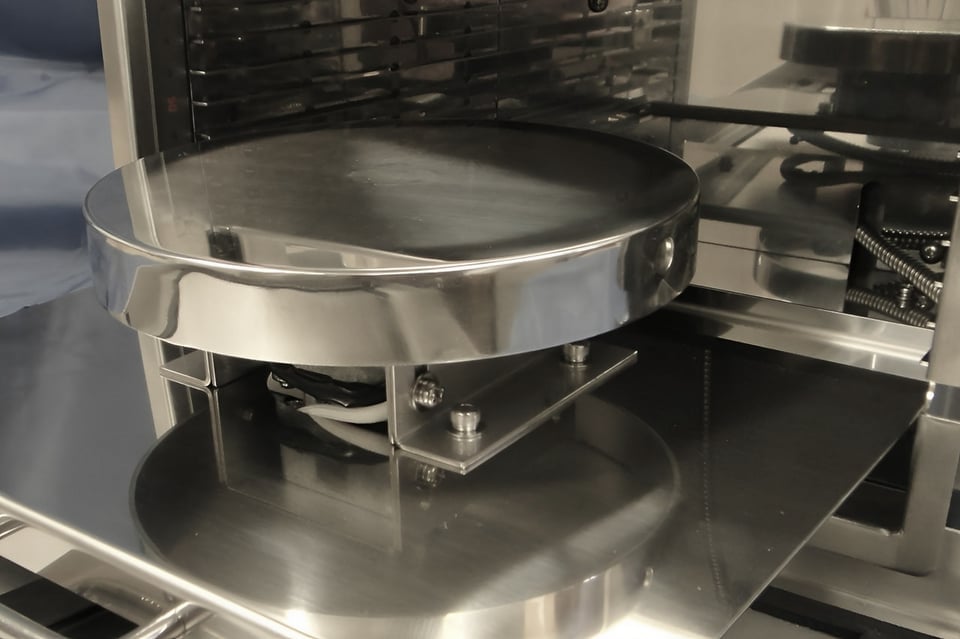

ターンテーブル
本ユニットを使用することにより、小型バッチタイプでもより均一な紫外線照射を実現できます。
| 項 目 | 仕 様 |
|---|---|
| 装置構成 | ターンテーブル本体、 ON-OFFスイッチボックス |
| 材質 | SUS304 |
| ステージサイズ | 組合せるUV照射装置による |
| 回転数 | 8～10rpm |
| ユーティリティ | AC100V |
| 適合機種 | ASM1101N、ASM2001N、ASM2003N等 |

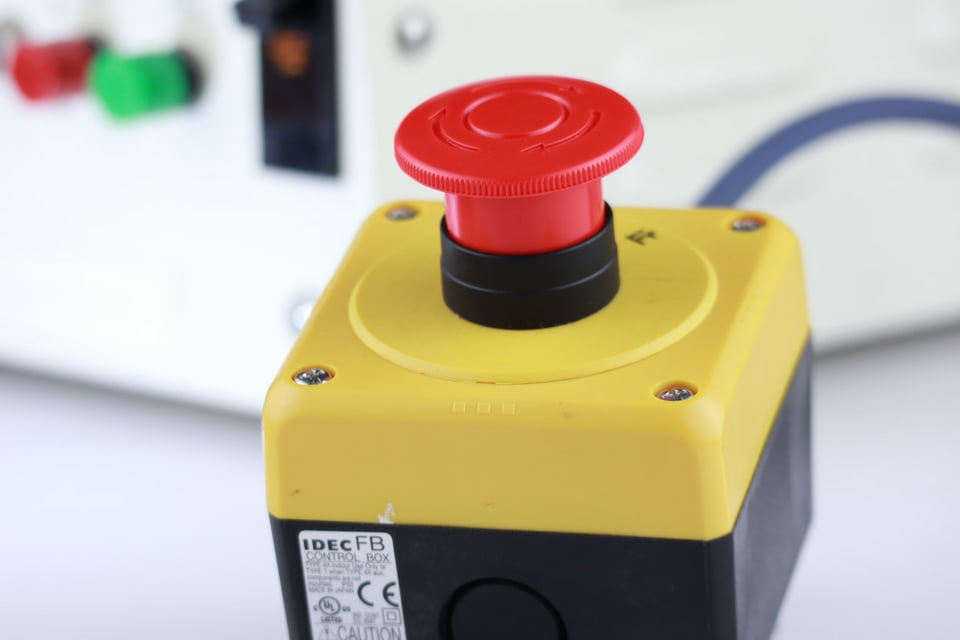

非常停止ボタン
作業者の危険防止の用、専用非常停止ボタン。生産現場でのルールで必要な場合、別途オプションで取り付け可能です。
作業者専用コントロールボックス
小型装置を少量生産などに用いる場合など、普段の作業性を上げる為の専用のコントロールボックス。タイマーなどを不用意に触ることを回避でき、作業者の方がより安全、効率的に作業できます。
タッチパネル式コントロールボックス
タッチパネルでの入力で、操作性が向上し、作業者の負担を軽減できます。

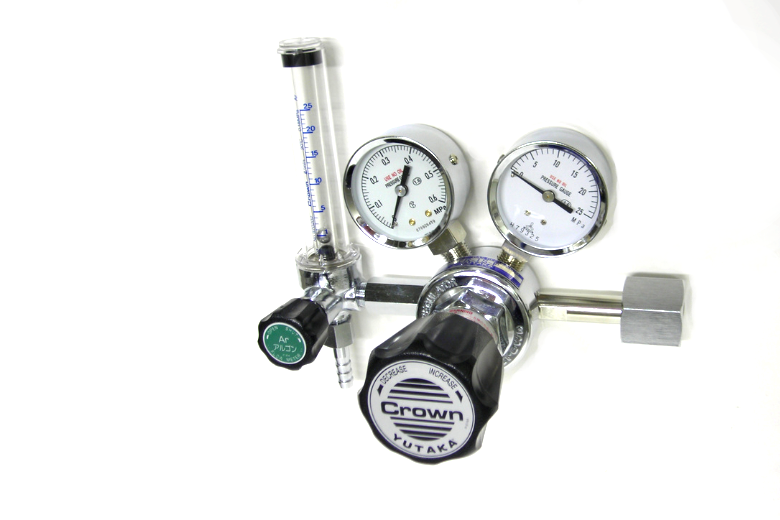

流量計付きレギュレーター
流量計付きのレギュレーターをオプションでご用意いたしました。
その他カスタマイズ事例
- 専用治具付きステージ
- 照射レシピ管理用バーコードスキャナ
- ランプ長寿命対策
- 照射エリアの拡張
- 照度計セット用治具追加
- アフターブロータイマー
- カレンダータイマー
- ブロワケース
- 運転準備ボタン
