両面照射仕様

ASM1102N-01

ASM1102N-01

UVランプを上下に二列配置することにより、同時に100mm×100mmの両面照射が可能です。両面照射用のステージを取り付け使用します。


ランプ設置概要

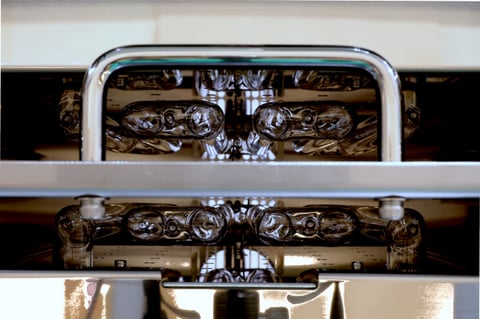

上下両面UVランプ

ASM1102n-01図面

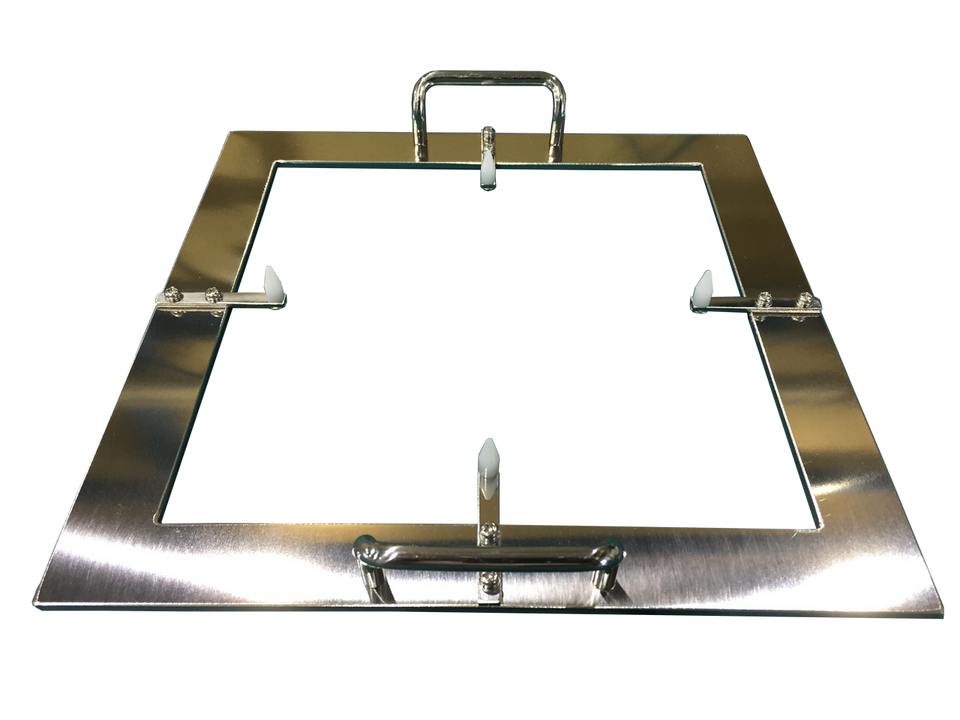

両面照射用ステージ

両面照射用ステージ

装置仕様

項   目 仕   様
型式 ASM1102N-01
ランプ 110W×2灯 上下両面照射
外形寸法 本体 W490 × D505 × H500(mm)
電源 W180 × D550 × H320(mm)
概算重量 照射器12kg、電源14kg
紫外線照度 20mW/cm2 以上(照射距離10mm センター位置100mm × 100mmエリア)
照射距離 10~40(mm)
試料台サイズ W200 × D200(mm)
のぞき窓 あり 材質:透明結晶化ガラス
その他
  • ランプ点滅による電極消耗防止
  • 照射時間表示
  • タイマーによる照射時間の制御
  • 扉開時のランプ消灯
  • ランプ切れ検知
  • オゾン排気ブロワ付き(外径:Φ75)、ホース付属(2.5m)
ユーティリティ 単相 AC100V 50/60Hz
消費電力 210W
オプション オゾン分解装置(オゾンキラー)

回転ステージ付き300mm角モデル

ASM1101NT

ASM1101NT画像

高出力・長寿命の110W低圧水銀ランプと回転ステージを組み合わせ、300mm角サイズのワークの処理が可能。

従来のASM2003Nに比べ、ランプ本数が減る分、ランニングコストが下がりました。

装置概要

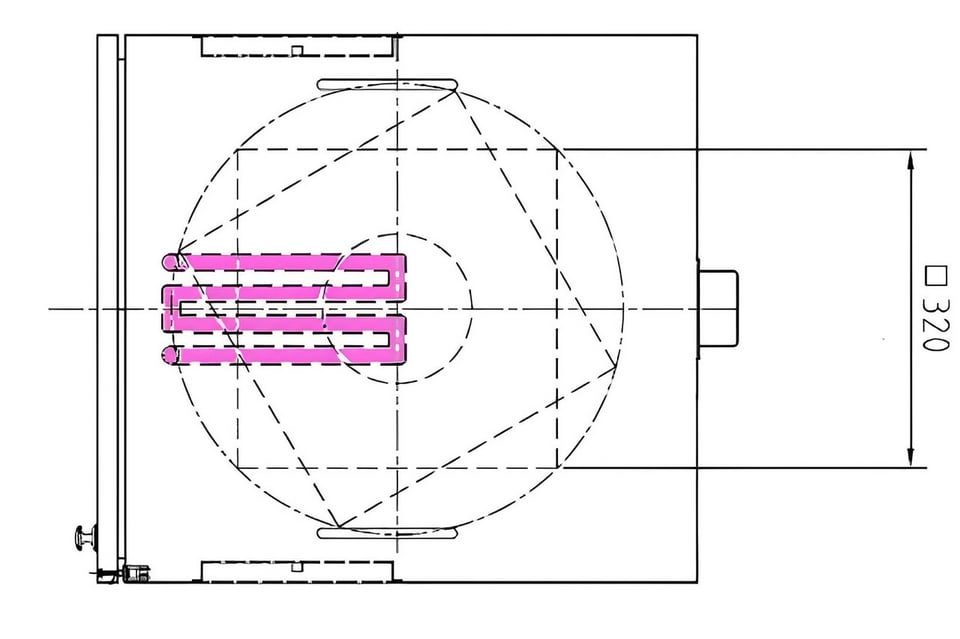

ASM1101NT図面 上面図

ASM1101NT図面 側面図

装置仕様

項   目 仕   様
型式 ASM1101NT
ランプ 110W × 1灯
外形寸法 本体 W550 × D665 × H420(mm)
電源 W185 × D525 × H190(mm)
紫外線強度 20mW/cm2(照射距離10mm、ランプ直下)
照射距離 10~40(mm) ※ ラボジャッキによる手動可変
試料台サイズ W320 × L320(mm) 回転数:10~12rpm
のぞき窓 あり 材質:透明結晶化ガラス
その他
  • ランプ点滅による電極消耗防止
  • 照射時間表示
  • タイマーによる照射時間の制御
  • 扉開時のランプ消灯
  • ランプ切れ検知
  • オゾン排気ブロワー(外径:Φ75、ホース附属(2.5m)
ユーティリティ 単相 AC100V 50/60Hz
消費電力 210W
オプション オゾン分解装置(オゾンキラー)

フォトニッククリーナー

ASM401iMP

フォトニッククリーナー画像

立体物への洗浄

特殊形状の低圧水銀ランプを採用することで、立体物に対しても高出力・高均斉を可能にしました。

簡単操作

洗浄からオゾン排気までボタンを押すだけで誰でも簡単に操作できます。

安全対策

オゾン漏れや紫外線漏れの心配がなく、扉開時にはランプが消灯する安全設計。オゾンを分解するフィルターを装置に内蔵しました。

装置仕様

項   目 仕   様
装置名 フォトニッククリーナー
型式 ASM401iMP
外形寸法 本体 W350 × D220 × H235(mm)
概算重量 11kg
紫外線照度 10mW/cm2 以上(照射距離10mm)
照射エリア W30 × D100 × H38(mm)
のぞき窓 あり 材質:透明結晶化ガラス
その他
  • タイマーによる照射時間の制御
  • 扉開時のランプ消灯
  • オゾン排気装置標準装備
ユーティリティ 単相 AC100V 50/60Hz
消費電力 30W
オプション 治具(ピン式・穴式)複数

照度データ

フォトニッククリーナー照度データ

※ 測定波長は、253.7nmです。
※ 照度は、測定器の機種によって値が大きく異なります。
※ 使用環境によって値は異なります。
