小型標準装置

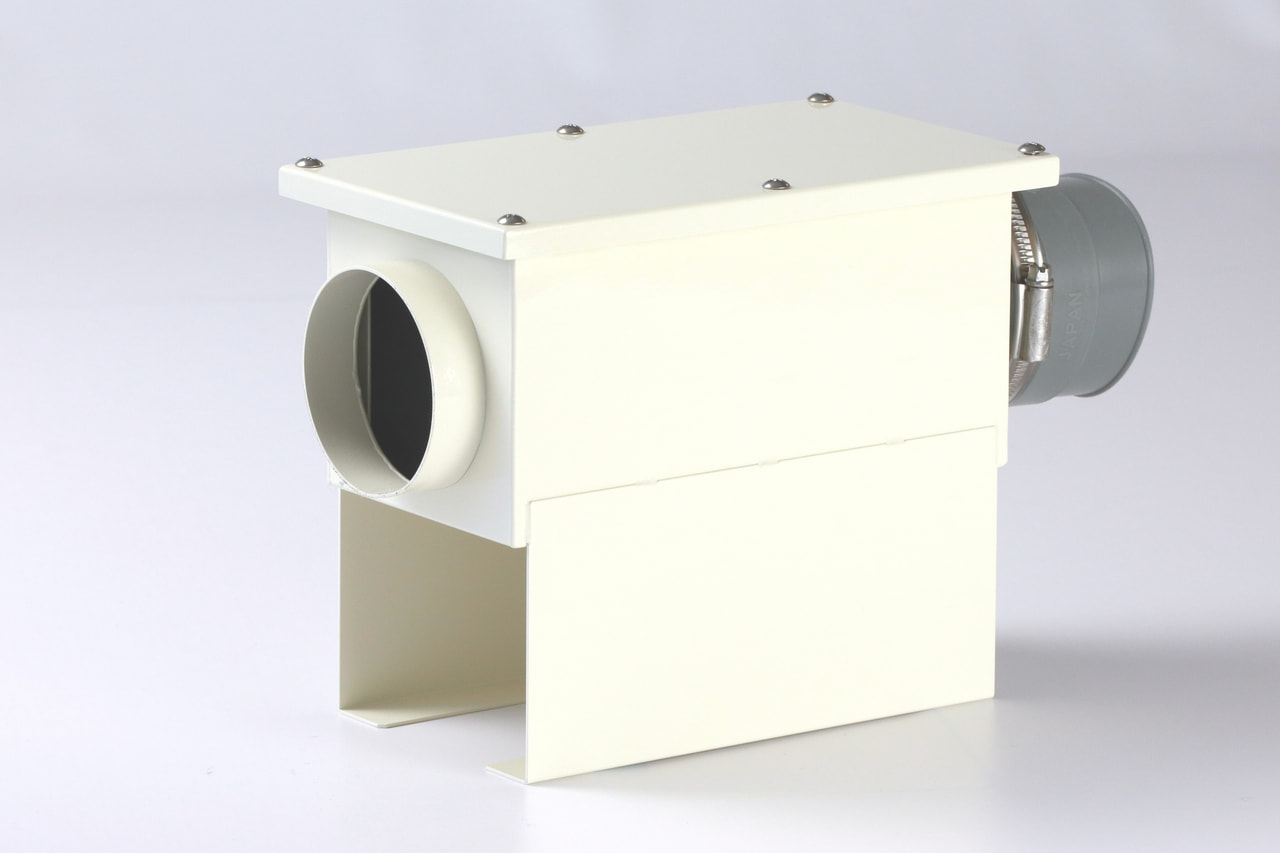

オゾン分解装置標準品

UVオゾン洗浄表面改質装置と接続することにより、排気設備の無い場所でも安心してご利用頂けます。

独自設計による高性能ハニカム触媒を使用し、当社装置毎に最適なオゾン分解を実現します。


特徴

  • 高濃度オゾン除去用に開発されたハニカムオゾンフィルターを採用。
  • 分解率を向上させた反応型触媒タイプのため、劣化が少なく、寿命の長いフィルターです。
  • 不燃タイプですので、安心してご使用頂けます。

仕     様
型式 AOZ013 AOZ014
外形寸法 W128×D241×H184.2mm
概算重量 約2.5kg
接続径 φ75mm(In、Out共に)
触媒 高性能ハニカム触媒 3枚  高性能ハニカム触媒 4枚
出口濃度 0.1ppm以下
触媒設計寿命 500時間(連続使用時)
ブロワ 淀川電機製作所製 NK2L [100V、1.2A(50Hz)1.0A(60Hz)]

※ 触媒破損防止の為、製品の落下または振動などの機械的負荷が加わる場所でのご使用は避けてください。
※ 結露した状態でのご使用等、湿分も触媒寿命低下に影響しますので、ご注意ください。


当社装置接続事例

ASM1101Nとオゾン分解装置接続事例
ASM1101Nとオゾン分解装置接続事例

他社装置接続事例

他社装置への接続事例(セン特殊光源株式会社製:卓上型光洗浄改質装置SSP16-110/SSP17-110)。

オゾン分解装置を後付けすることにより、排気ダクト接続工事などが不要です。

後付けの接続自体は、5~10分ほどで済みます(必要な工具はドライバーのみ)。

SSP16-110もしくはSSP17-110の場合、接続ダクト径も同じな為、標準装置(AOZ013)で対応可能です。またダクト径が異なる場合もご対応いたしますので、他社製紫外線照射装置にも接続可能です。お気軽にご相談ください。

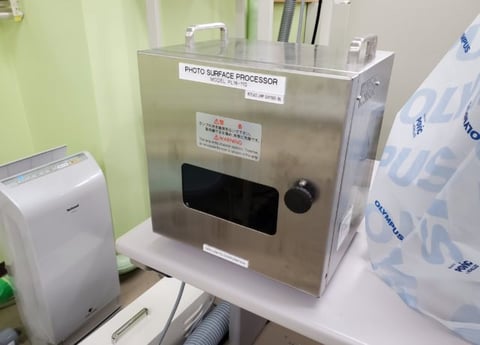

オゾン分解装置他社装置接続事例1

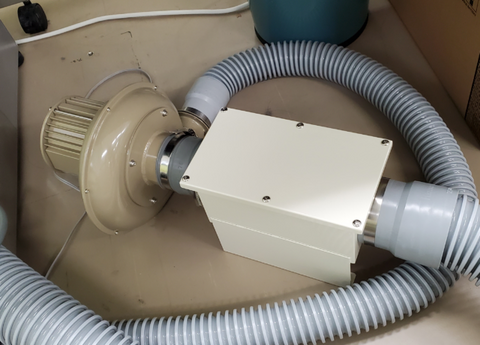

オゾン分解装置他社装置接続事例2

写真提供:東京理科大学様


中型標準装置

AOZ044Ⅱ

オゾン分解装置 AOZ044Ⅱ
オゾン分解装置 AOZ044Ⅱ

他社製のプラズマ照射装置やUV照射装置、エキシマ照射装置、コロナ放電装置などに接続し、オゾンの発生するタイミングに合わせ、オゾン分解装置のON-OFFを制御し、効率の良い稼働が可能です。

他社製装置との信号のやり取りなどについては、装置製造メーカー様とも直接お打ち合わせ等もご対応しておりますので、お気軽にご相談ください。


型式 AOZ044Ⅱ
触媒使用枚数 1面あたり4枚かつ最大4層
装置サイズ W 590mm× D 340mm× H 310mm(突起物除く)
外装材質 塩ビ(黒)
装置材質 SUS304
内蔵送風機仕様 最大風量 4.5㎥/min(50Hz) 5.5㎥/min(60Hz)
最大静圧 0.6kPa(50Hz) 0.85kPa(60Hz)
2mコンセント付きケーブル
接続口径 φ100(ダンパー・塩ビダクトホース1.2m付き)
ユーティリティ AC100V 1A

AOZ093

オゾン分解装置 AOZ093
オゾン分解装置 AOZ093

他社製のプラズマ照射装置やUV照射装置、エキシマ照射装置、コロナ放電装置などに接続し、オゾンの発生するタイミングに合わせ、オゾン分解装置のON-OFFを制御し、効率の良い稼働が可能です。

他社製装置との信号のやり取りなどについては、装置製造メーカー様とも直接お打ち合わせ等もご対応しておりますので、お気軽にご相談ください。

型式 AOZ093
触媒使用枚数 1面あたり9枚かつ3層
装置サイズ W 840mm× D 360mm× H 400mm(突起物除く)
概算重量 40kg
装置材質 SUS304
内蔵送風機仕様 最大風量 6.5m3/min(50Hz)、7.5m3/min(60Hz) 出力(W) 200
最大静圧 0.8kPa(50Hz)、1.15kPa(60Hz)
接続口径 入力径Φ100 or Φ200 が可能(レデューサ装備)
ユーティリティ AC100V 4A

AOZ094

オゾン分解装置 AOZ094
オゾン分解装置 AOZ094

他社製のプラズマ照射装置やUV照射装置、エキシマ照射装置、コロナ放電装置などに接続し、オゾンの発生するタイミングに合わせ、オゾン分解装置のON-OFFを制御し、効率の良い稼働が可能です。

他社製装置との信号のやり取りなどについては、装置製造メーカー様とも直接お打ち合わせ等もご対応しておりますので、お気軽にご相談ください。

型式 AOZ094
触媒使用枚数 1面あたり9枚かつ最大4層
装置サイズ W 840mm× D 360mm× H 400mm(突起物除く)
概算重量 40kg
装置材質 SUS304
内蔵送風機仕様 最大風量 6.5m3/min(50Hz)、7.5m3/min(60Hz) 出力(W) 200
最大静圧 0.8kPa(50Hz)、1.15kPa(60Hz)
接続口径 入力径Φ100 or Φ200 が可能(レデューサ装備)
ユーティリティ AC100V 4A

オゾン分解装置のよくある質問はこちら
