ASM2503N画像


使用電源を単相100V、またUVランプの冷却方法を従来の水冷から空冷にすることにより(水冷も可)、ユーティリティの負担を軽減した装置です。

装置の設置環境により制限がある場合など、容易に導入できるようにしました。


装置仕様

項   目 仕   様
型式 ASM2503N4
ランプ 250W × 3灯
光源面積 W380 × D420(mm)
有効照射面積 W300 × D350(mm)※照度20mW/cm2 以上
試料台サイズ W330 × D380(mm)
紫外線照度 20mW/cm2 以上(照射距離10mm)
照射距離 5~150(mm) ※ ラボジャッキによる手動可変
のぞき窓 あり 材質:透明結晶化ガラス
その他
  • ランプ点滅による電極消耗防止
  • 照射時間表示
  • タイマーによる照射時間の制御
  • 扉開時のランプ消灯
  • ランプ切れ検知
  • オゾン排気ブロワ付き(外径:Φ75)、ホース付属(2.5m)
外形寸法 本体 W550 × D735 × H450(mm)
電源 W300 × D500 × H330(mm)
概算重量 照射器20kg、電源20kg
ユーティリティ 単相 AC100V 50/60Hz
電流 11A
消費電力 1100W
オプション オゾン分解装置(オゾンキラー)
ホットプレート(ヒーター)

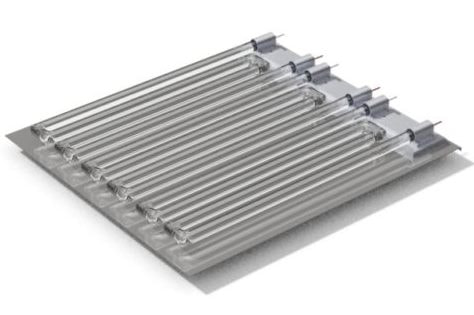

ASM2503Nランプ
250W3灯式UVランプ

装置内壁天井面にランプを設置し、上部より紫外線を照射します。

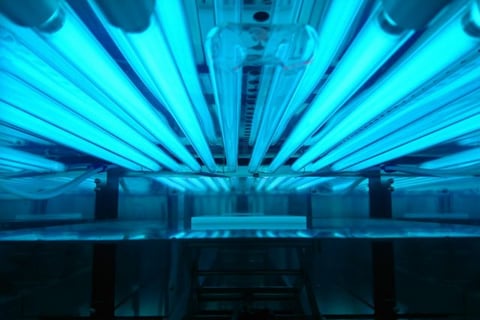

ASM2503N内部画像
UVランプ点灯中画像
ASM2503Nステージ
試料台(ワークステージ)

試料台サイズ:W330☓D380 (mm)
ラボジャッキによりランプとの距離調整を行います。
ランプ-ステージの距離は、5mm~150mmの間で調整可能。


推奨オゾン分解装置

推奨オゾン分解装置AOZ094

ASM2503Nの発生オゾン量や、排気風量に対応したオゾン分解装置です。UVオゾン洗浄表面改質装置と接続することにより、排気設備の無い場所でも安心してご利用頂けます。

型式:AOZ094

推奨オゾン分解装置の詳細はこちら


装置サイズイメージ

ASM2503N4装置サイズイメージ
ASM2503N4装置サイズイメージ
