特殊形状の200W低圧水銀ランプを3本採用。導入のし易いコンパクト、ローコストモデル。
300mm×300mmの大面積の処理が可能です。
オゾン漏れや紫外線漏れの心配がなく、扉開時にはランプが消灯する安全設計。
高出力・長寿命ランプを採用
生産用装置などで採用される特殊形状の200W低圧水銀ランプを3本備え、300mm×300mmの面積で高出力・高均斉の処理を可能にしました。
将来の量産装置導入への試作生産だけでなく、本装置のみで少量生産などにご利用できます。
装置仕様
| 項 目 | 仕 様 |
|---|---|
| 型式 | ASM2003N |
| ランプ | 200W × 3灯 |
| 光源面積 | W380 × D350（mm） |
| 有効照射面積 | W300 × D300（mm）※照度20mW/cm2 以上 |
| 試料台サイズ | W350 × D320（mm） |
| 紫外線照度 | 20mW/cm2 以上（照射距離10mm センター位置300mm × 300mmエリア） |
| 照射距離 | 5～150（mm） ※ ラボジャッキによる手動可変 |
| のぞき窓 | あり 材質：透明結晶化ガラス |
| その他 |
|
| 外形寸法 | 本体 W550 × D670 × H450（mm） |
| 電源 W300 × D500 × H330（mm） | |
| 概算重量 | 照射器20kg、電源20kg |
| ユーティリティ | 単相 AC200V 50/60Hz |
| 電流 | 5.5A |
| 消費電力 | 890W |
| オプション | オゾン分解装置（オゾンキラー） ホットプレート（ヒーター） |

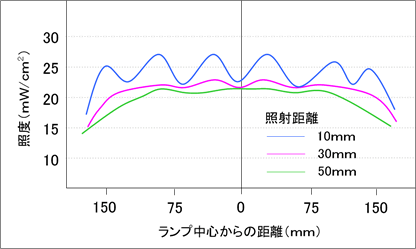

照度データ
※ 測定波長は、253.7nmです。
※ 照度は、測定器の機種によって値が大きく異なります。
※ 使用環境によって値は異なります。
推奨オゾン分解装置
ASM2003Nの発生オゾン量や、排気風量に対応したオゾン分解装置です。UVオゾン洗浄表面改質装置と接続することにより、排気設備の無い場所でも安心してご利用頂けます。
型式：AOZ093
装置サイズイメージ
