あすみ技研では、お客様のご要望に応じた多種多様な特注・カスタマイズUV洗浄表面改質装置の製造実績があります。お客様のご用途・ご研究内容などをお打ち合わせ、ヒアリングの上、最適のカスタマイズモデルをご提案します。
導入に当たり、小型R&D装置や当社のラボで照射シミュレーションを事前に行うことも可能です。
照射ユニット
既存のお客様の搬送装置に組み込み可能なユニットです。基本構成は、照射ユニットと点灯電源です。コンベア、ロールtoロールなどの搬送装置に組み込み可能です。
製作事例
- UV光源面積 60mm × 60mm 空冷式 U型 40Wタイプ×1灯式
- UV光源面積 200mm × 200mm 空冷式 200Wタイプ×1灯式
- UV光源面積 200mm× 200mm 空冷式 250Wタイプ×1灯式 など
生産量、搬送条件や照射条件に合わせUV光源面積を決定し、適切なランプ出力、本数などをご提案します。

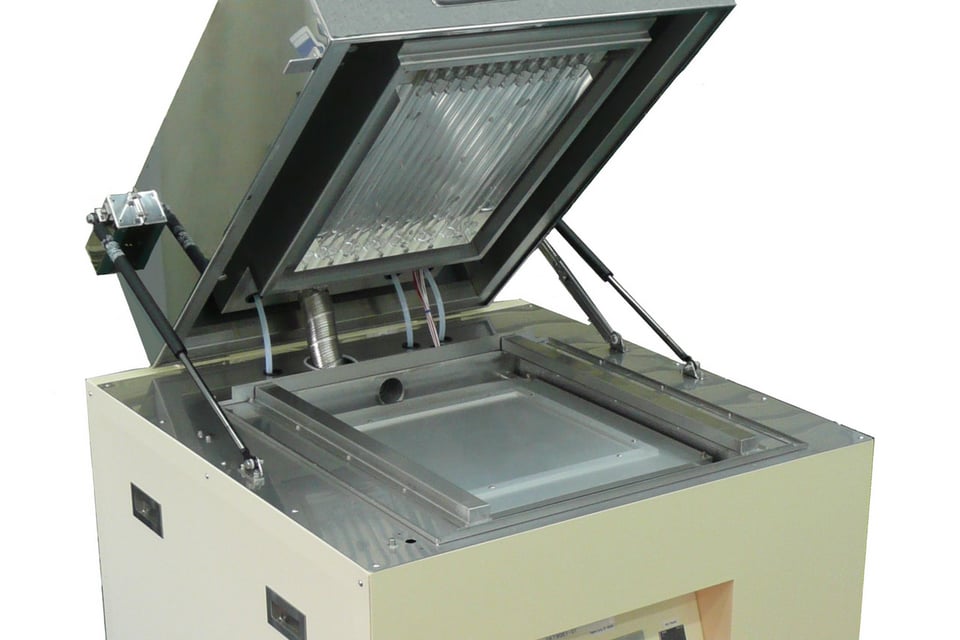

バッチタイプ製作事例
大気圧環境下で使用可能なバッチタイプのUV洗浄改質装置。超音波や薬液による洗浄後の精密洗浄などでご利用いただけます。研究開発用途からセミ生産レベルまでご利用いただいています。
製作事例
- 有効照射面積：400mm×200mm 250W×2灯式
- 有効照射面積：470mm×370mm 200W×5灯式
- 有効照射面積：580mm×580mm 200W×14灯式
- 有効照射面積：200mm×200mm 200W上下2灯式 など
| 基本構成 | 照射器・電源（一体型） |
| ランプ種類 | 低圧水銀ランプ |
| 照射エリア | W200mm × D300mm |
| 照射ランプ距離 | 調整可能 |
| その他機能 |
|
| ユーティリティ | AC200V、ドライエアー |

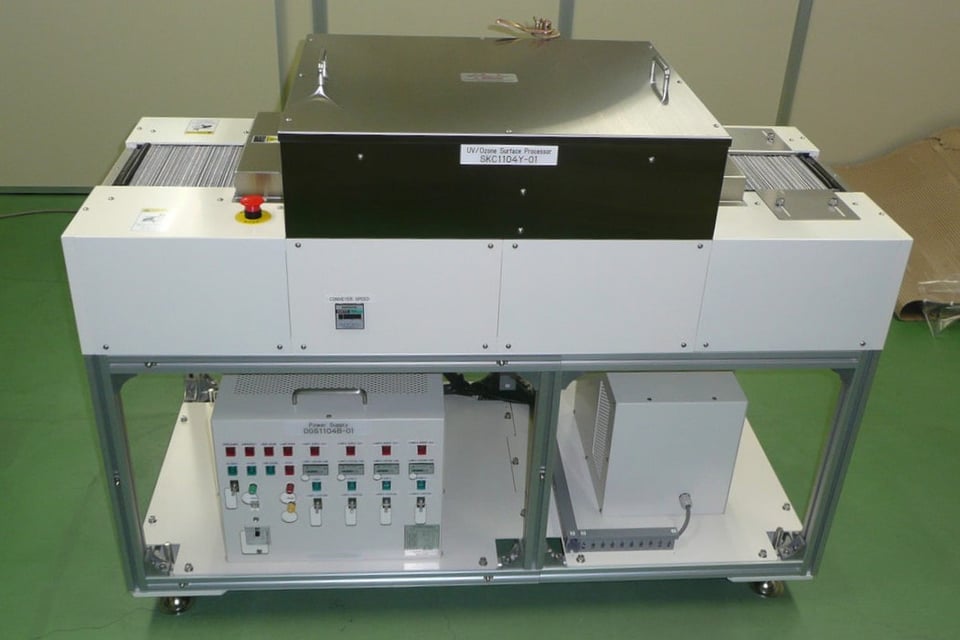

コンベアタイプ製作事例
UV照射ユニット、電源、搬送ユニットを一体化したスタンドアローンモデル。インラインでの連続処理が可能な生産向け装置。
製作事例
- 有効照射幅：210mm 110W×4灯SUSコンベア搬送式
- 有効照射幅：300mm 250W×3灯SUSコンベア搬送式
- 有効照射幅：300mm 200W×2灯 ロボットシリンダー搬送式
- 有効照射幅：650mm 200W×28灯コロコン搬送式 など
| 光源面積 | W513mm × D260mm |
| ランプ | Ｗタイプ低圧水銀ランプ 4灯式 |
| コンベア材質 | SUSネットコンベア |
| 搬送幅 | 210mm |
| 搬送速度 | 0.1～1.0m/min |
| 本体寸法（mm） | W1400 × D670 × H1080 |
スキャン式UV洗浄改質装置
| ランプ | 200W U字タイプ低圧水銀ランプ 6灯式 |
| 光源面積 | W300mm × D730mm |
| 有効照射面積 | W250mm × D680mm |
| ステージ寸法 | W300mm × D700mm |
| パスライン | 1000mm（ステージ上面） |
| 照射距離 | 10 ～ 150mm 可変 |
| 搬送方式 | 指定速度での通過／指定回数の往復／停止照射／排出位置指定 |
| 冷却方式 | 水冷式 |
| 排気方向 | ダウンフロー構造（上部給気→下部排気） |
| 入力電圧 | 三相200Ｖ |
| 電流 | 約20Ａ |
| 排気風量 | 約2～3ｍ3／min |
| 排出オゾン濃度 | 約60 ～ 80ppm程度 |
| 接続口径 | Φ75ｍｍ |
| 冷却水（ランプ冷却用） | 冷却水 20℃ 10 / min程度 |
| 水圧 | 0.3MPa 以下 |
| 接続 | PT3 / 8 IN・OUT各1 箇所 |
| 本体寸法 | W1800mm × D935mm × H1400mm |
製作フロー
これまでの実績をもとに、UVランプの最適配置、有効照射エリア、紫外線分布や搬送方法・オプションなどお客様のニーズにあわせた装置のご提案をいたします。
