スキャン式UV洗浄改質装置を導入しました

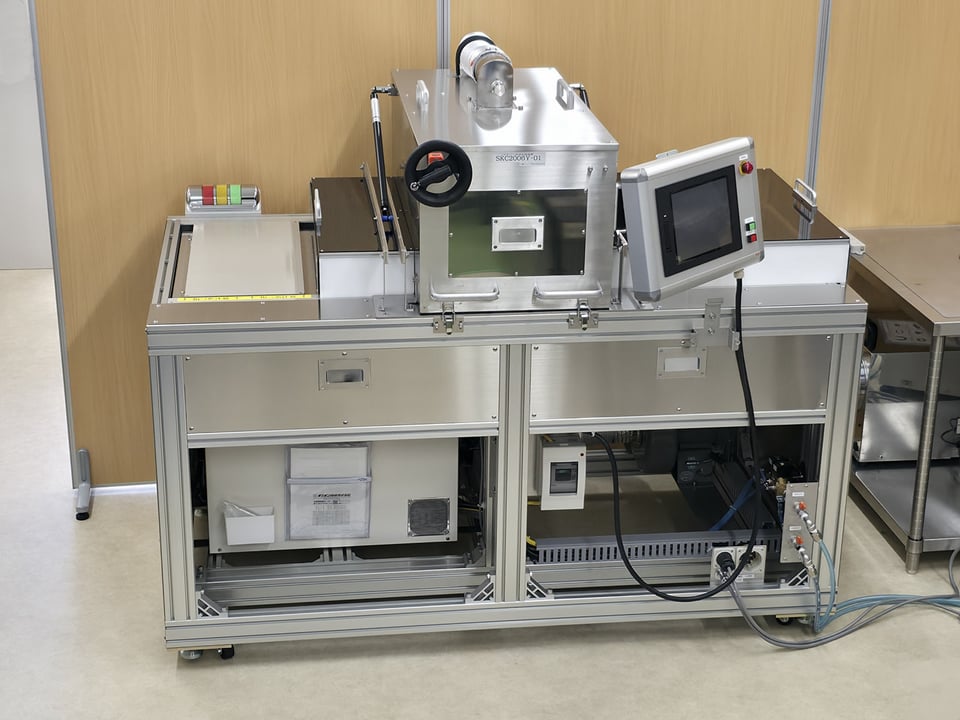

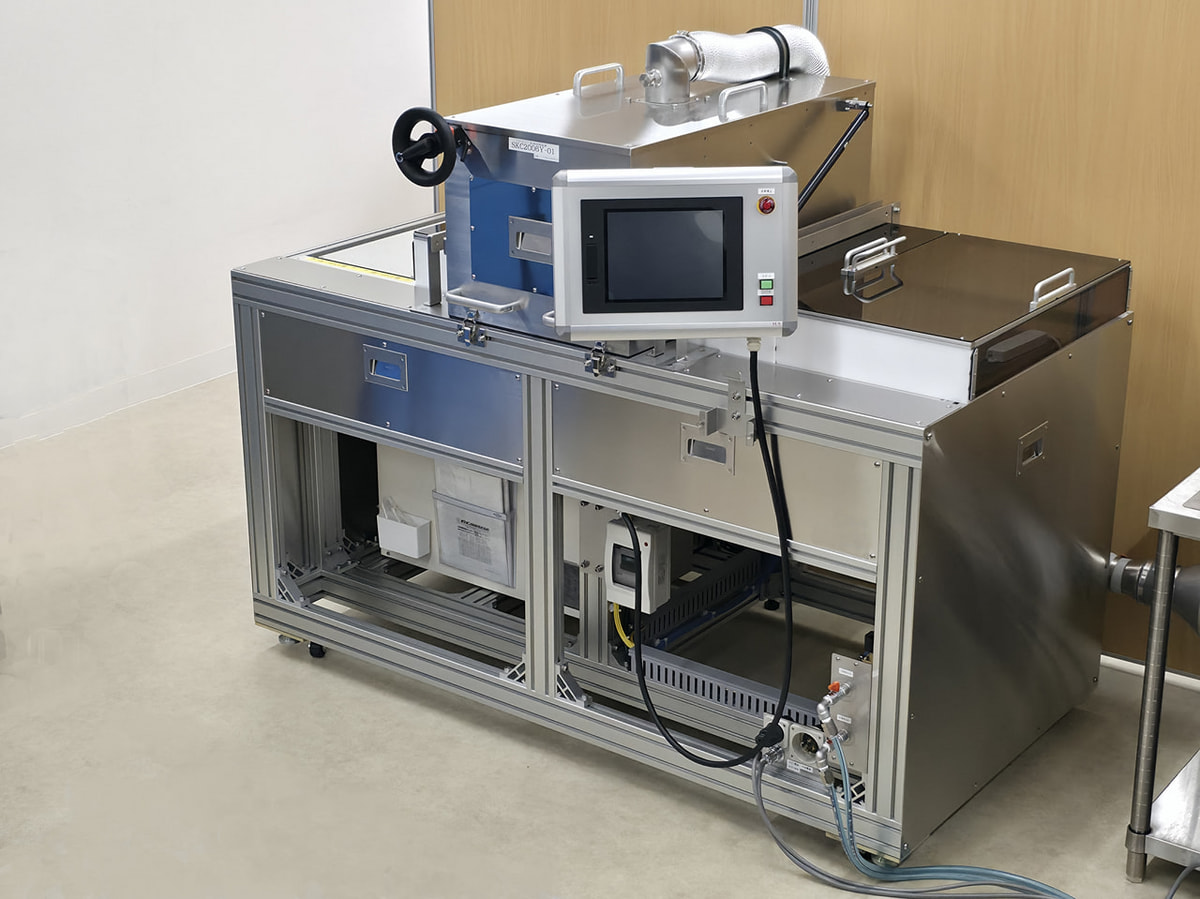

スキャン式UV洗浄改質装置を当社ラボに導入しました。

これまでは最大処理面積 300mm × 350mm でしたが、本装置の導入により最大680mm幅までのワークの洗浄表面改質が可能となります。

搬送方式は、コンベアなど連続方式を想定としたスキャン式はもちろん、ランプ直下で設定時間停止する方式もそなえています。本装置を利用して、生産本番を想定した条件出しといった生産技術の検討・開発が可能です。

また当社では、洗浄改質後の評価として、

• 濡れ性表面分析装置、接触角計
• デジタルマイクロスコープ、レーザ元素分析ヘッド
• 引張圧縮試験機（フォーステスター）

などを取り揃えております。

UV（紫外線）を用いて表面改質、密着力向上、洗浄などをご検討の際は、お気軽にご相談ください。

装置仕様

ランプ	200W U字タイプ低圧水銀ランプ 6灯式
光源面積	W300mm × D730mm
有効照射面積	W250mm × D680mm

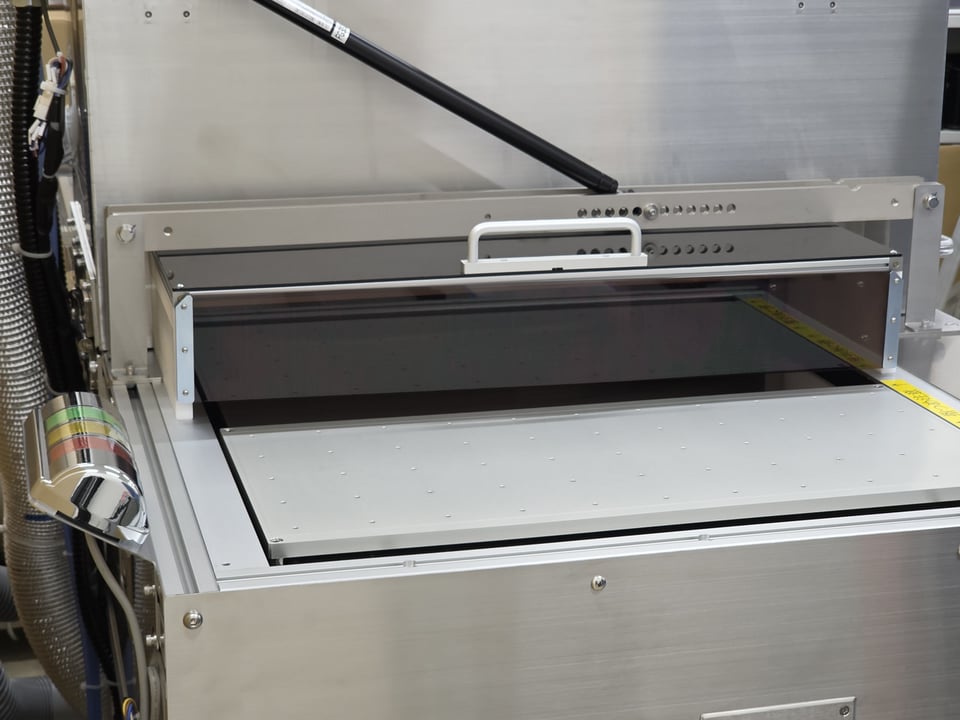

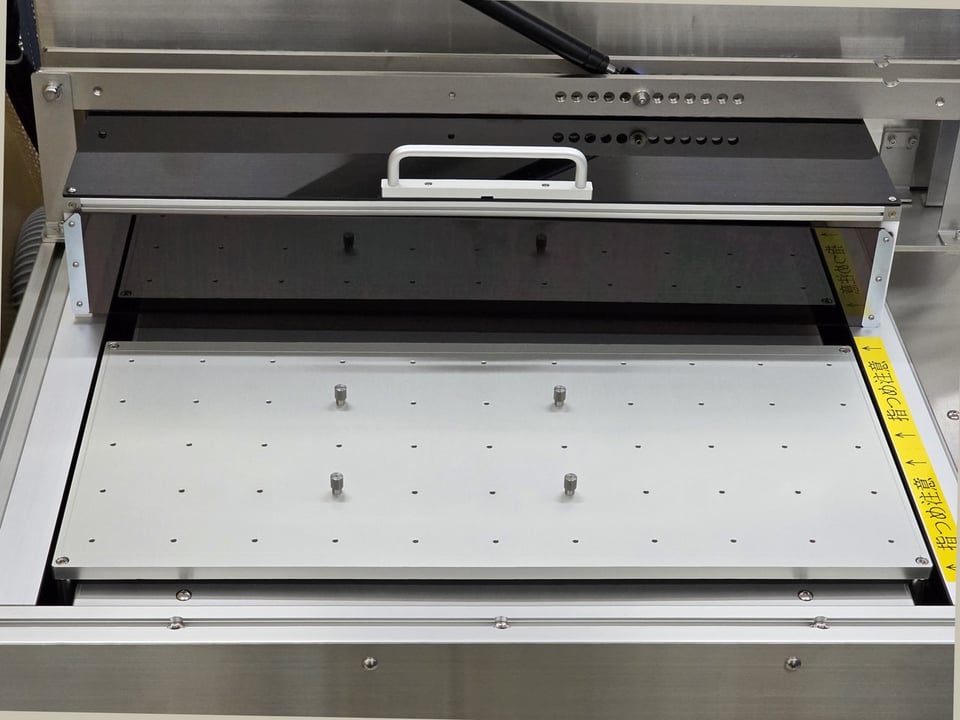

ステージ寸法	W300mm × D700mm
パスライン	1000mm（ステージ上面）
照射距離	10 ～ 150mm 可変

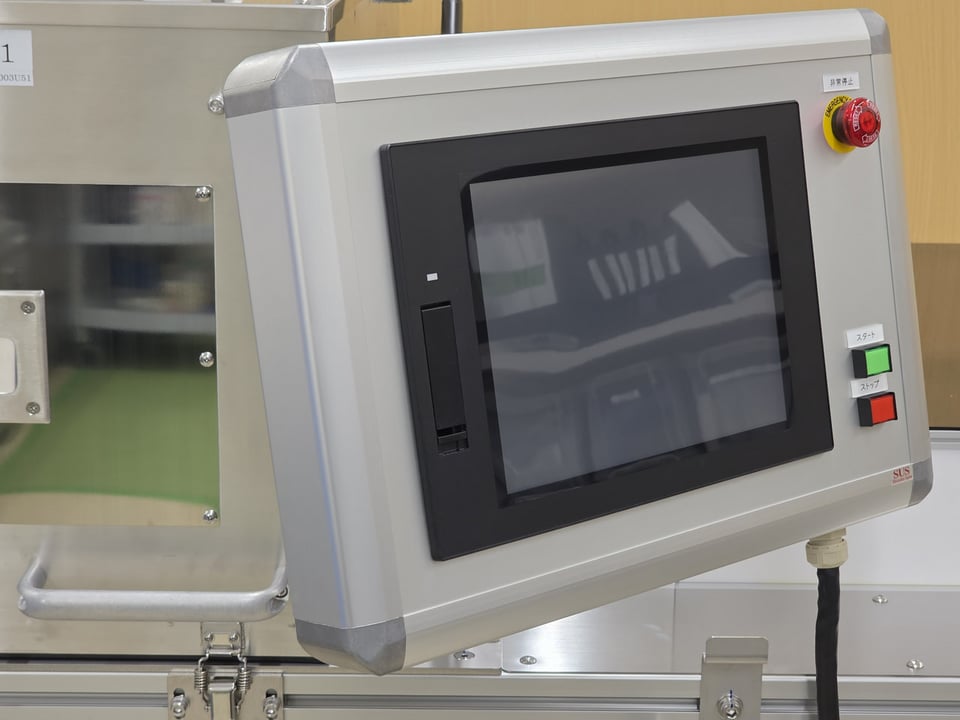

搬送方式	指定速度での通過／指定回数の往復／停止照射／排出位置指定
冷却方式	水冷式
排気方向	ダウンフロー構造（上部給気→下部排気）
入力電圧	三相200Ｖ
電流	約20Ａ
排気風量	約2～3ｍ3／min
排出オゾン濃度	約60 ～ 80ppm程度
排気口接続口径	Φ75ｍｍ
冷却水（ランプ冷却用）	冷却水 20℃ 10 / min程度
水圧	0.3MPa 以下
接続	PT3 / 8 IN・OUT各1 箇所
本体寸法	W1800mm × D935mm × H1400mm
