UV照射下での温度データ

UV照射下でのワーク温度データ

UV洗浄表面改質で使用される低圧水銀ランプ表面からはある程度の熱の放出があります。照射時間と温度の関係を簡単にまとめました。UV硬化で使用される高圧水銀ランプに比較すると、温度上昇は抑えられています。

UV照射装置	：ASM401N
温度計	：株式会社カスタム製 レーザー型測定器

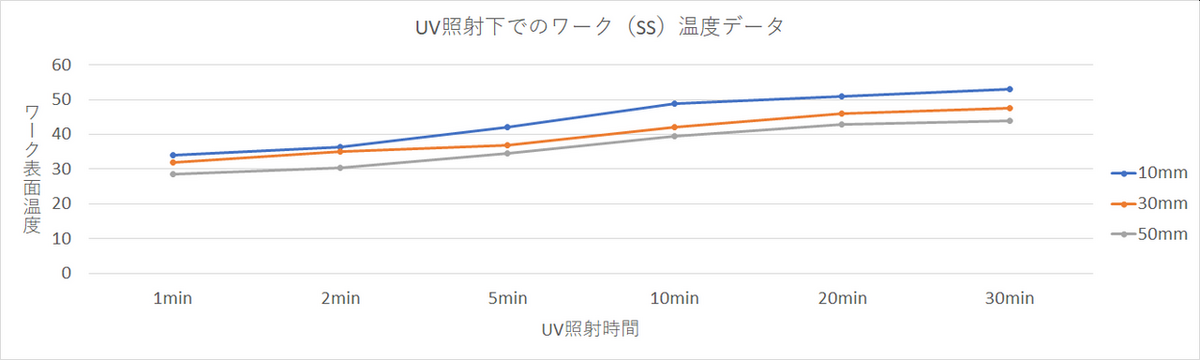

ワーク：鉄板（SS）

測定基板	：SS 45×100×t1 (mm)
測定ポイント	：ランプ真下の中央部
室温	：27℃
開始前基板温度	：26℃

	連続照射時間
照射距離	1min	2min	5min	10min	20min	30min
10mm	34.0℃	36.5℃	42.0℃	49.0℃	51.0℃	53.0℃
30mm	32.0℃	35.0℃	37.0℃	42.0℃	46.0℃	47.5℃
50mm	28.5℃	30.5℃	34.5℃	39.5℃	43.0℃	44.0℃

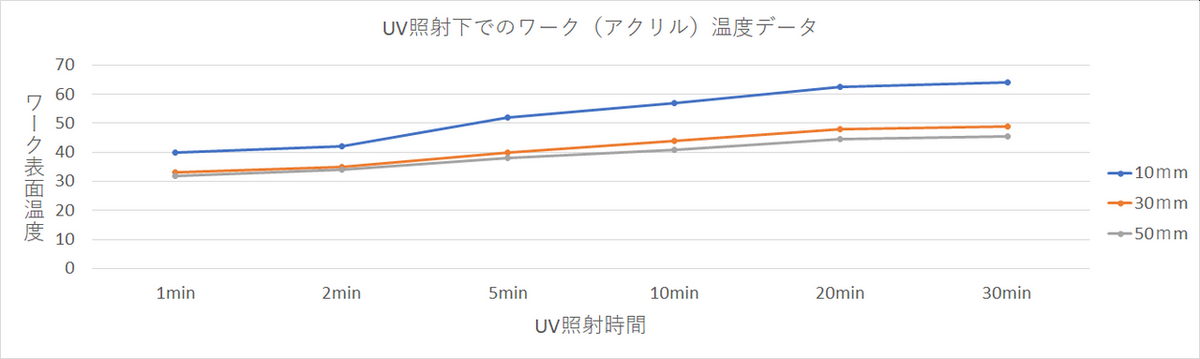

ワーク：アクリル

測定基板	：アクリル板 30×80×t2 (mm)
測定ポイント	：ランプ真下の中央部
室温	：27℃
開始前基板温度	：26℃

	連続照射時間
照射距離	1min	2min	5min	10min	20min	30min
10ｍm	40.0℃	42.0℃	52.0℃	57.0℃	62.5℃	64.0℃
30ｍm	33.0℃	35.0℃	40.0℃	44.0℃	48.0℃	49.0℃
50ｍm	32.0℃	34.0℃	38.0℃	41.0℃	44.5℃	45.5℃

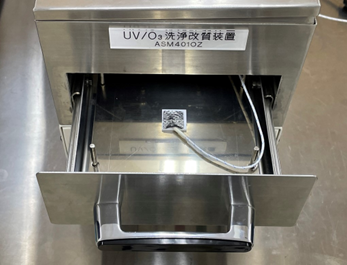

3時間連続照射データ

使用装置	：ASM401N　（S/N:212266）
データロガー	：グラフテック製 GL220（S/N:H20220753）
UV照射対象物	：アクリル板
ランプ照射距離	：30mm
測定実施時環境	：室内気温：19.8℃、湿度：38％

UV照射下でのランプ温度データおよび照度変化

測定条件

UV照射装置	：ASM1101N（S/N:212245）
オゾン分解装置	：AOZ014
データロガー	：グラフテック製 GL220（S/N:H20220753）
照度計	：オーク製作所製 UV-M03A
温度測定位置	：110W低圧水銀ランプ電極部固定アルミブロック表面温度（装置左側）を測定
UV測定位置	：センサー表面-ランプ表面距離　30mm
測定波長	：253.7nm
室温	：25.0℃

測定結果

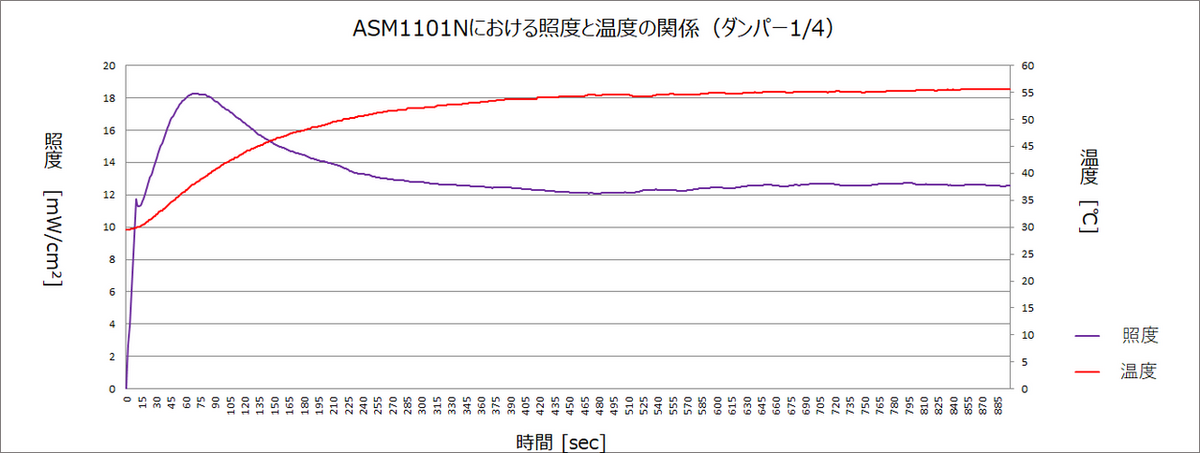

表1よりダンパー1/4開口時は、冷却用外部空気の取り入れが不足して、ランプが冷却不足の状態です。その為、紫外線照度が12mW/cm²でとまってしまっています。

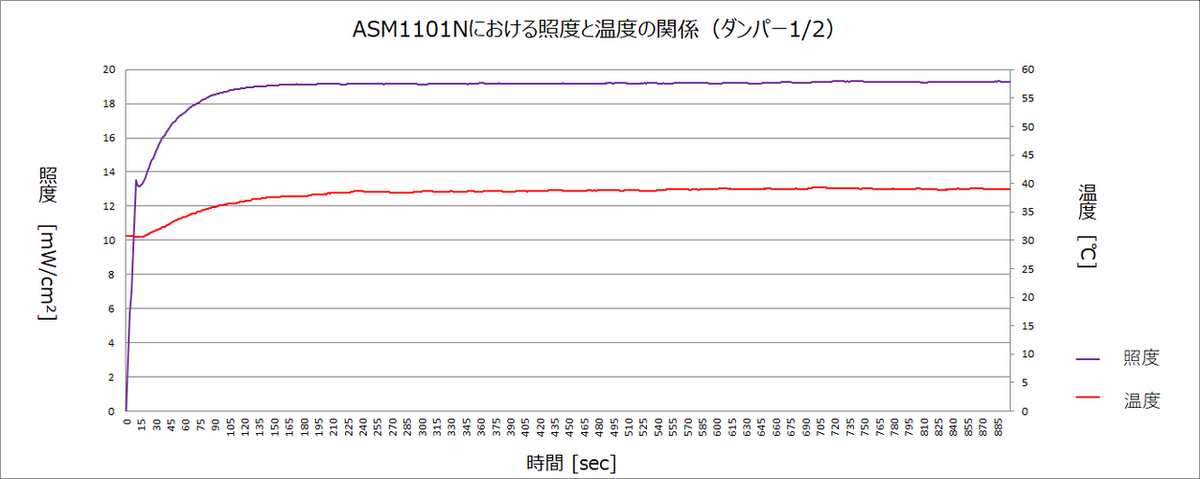

一方、表2では開口を1/2に増やすことにより、十分に外部空気が取り入れられており（約1m³/min）、 ランプ端子部温度を40℃前後に抑えることにより、表1より高い照度を出力しています。

当社紫外線照射装置は、最適な照度を保てるようランプ温度を空冷・水冷等によって調整して設計しています。
