中型標準オゾン分解装置

中型標準装置（AOZ044Ⅱ）

プラズマ照射装置やUV照射装置、エキシマ照射装置、コロナ放電装置などに接続し、オゾンの発生するタイミングに合わせ、オゾン分解装置のON-OFFを制御し、効率の良い稼働が可能です。

他社製装置との信号のやり取りなどについては、装置製造メーカー様とも直接お打ち合わせ等もご対応しておりますので、お気軽にご相談ください。

型式	AOZ044Ⅱ
触媒使用枚数	1面あたり4枚かつ最大4層
装置サイズ	W 590mm× D 340mm× H 310mm（突起物除く）
概算重量	27kg
外装材質	塩ビ（黒）/ アルミフレーム
装置材質	SUS304
内蔵送風機仕様	最大風量　4.5m³/min（50Hz）、5.5m³/min（60Hz）最大静圧　0.6kPa（50Hz）、0.85kPa（60Hz） 2mコンセント付きケーブル
積算タイマー	付属
接続口径	φ100（ダンパー・塩ビダクトホース1.2m付き）
ユーティリティ	AC100V　1A

エキシマ照射装置や大気圧プラズマ装置への組み込み用にオゾン分解ユニットのみの中型タイプ。

本装置は、クリーンルーム用ユニットと合わせて使用することによりクリーン環境（Class1000相当）への排気を可能にしたモデルです。既に排気ブロワをお持ちのお客様も本装置をご利用いただくことで、導入コスト・設置スペースを下げることが可能です。

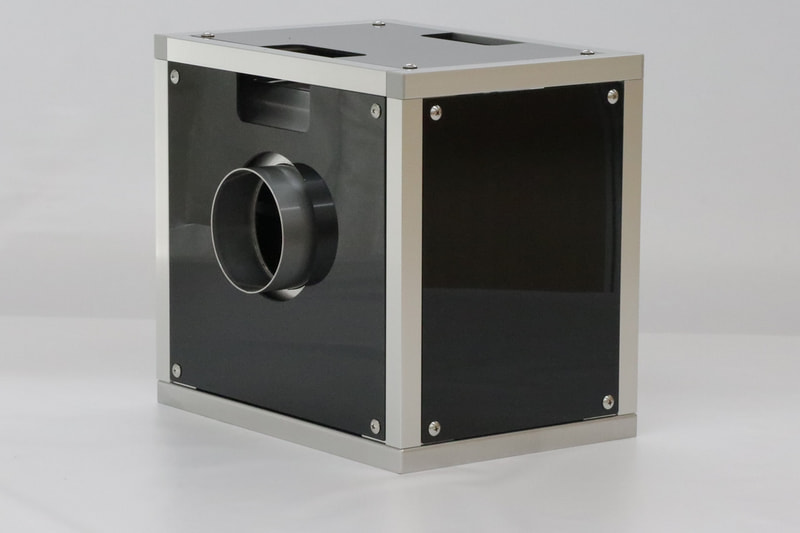

型式	AOZ044ⅡNB
触媒使用枚数	1面あたり4枚かつ最大4層
装置サイズ	W 400mm× D 340mm× H 310mm（突起物除く）
概算重量	19kg
外装材質	塩ビ（黒）/ アルミフレーム
装置材質	SUS304
内蔵送風機仕様	最大風量　4.5m³/min（50Hz）、5.5m³/min（60Hz）最大静圧　0.6kPa（50Hz）、0.85kPa（60Hz） 2mコンセント付きケーブル
接続口径	φ100（ダンパー・塩ビダクトホース1.2m付き）

高風量向け中型オゾン分解装置。

型式	AOZ094
触媒使用枚数	1面あたり9枚かつ最大4層
装置サイズ	W 840mm× D 360mm× H 400mm（突起物除く）
概算重量	40kg
装置材質	SUS304
内蔵送風機仕様	最大風量　6.5m³/min（50Hz）、7.5m³/min（60Hz）出力（W） 200 最大静圧　0.8kPa（50Hz）、1.15kPa（60Hz）
接続口径	入力径Φ100 or Φ200 が可能（レデューサ装備）
ユーティリティ	AC100V　2A

エキシマ照射装置や大気圧プラズマ装置への組み込み用にオゾン分解ユニットのみの中型タイプ。
