チタンサンプルのXPS分析

製品の品質を左右する「表面清浄度」。特に医療用インプラントや精密部品に多用されるチタン素材において、大気中の有機物による表面汚染は避けて通れない課題です。袋から開封してわずか2週間、見た目には変化がないチタン表面で起きているか、XPS分析を通してご紹介させていただきます。

本コラムでは、弊社が実施したXPS（X線光電子分光法）測定の結果から、UV照射による表面改質のプロセスを科学的に検証します。 測定では、滅菌パック開封から13日が経過したチタンサンプルを用意し、「未洗浄」の状態と「UV照射時間別」の表面状態を比較しました。

注目すべきは、わずか2分からのUV照射で劇的に変化する炭素（C1s）とチタン（Ti2p）の検出比率です。 表面に堆積した炭化水素がUV照射によっていかに除去され、チタン本来のクリーンな界面が現れるのか。 実測データが示す「短時間での洗浄効果」のデータをご紹介させていただきます。

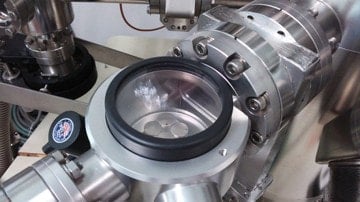

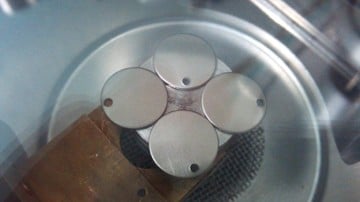

改質対象物、解析方法

XPS（X線光電子分光法）とは

XPS（X-ray Photoelectron Spectroscopy）は、物質の表面にX線を照射し、放出される「光電子」のエネルギーを測定することで、表面からわずか数ナノメートル（数層の原子レベル）に存在する元素の種類や含有量、さらにはその化学結合状態を分析する手法です 。

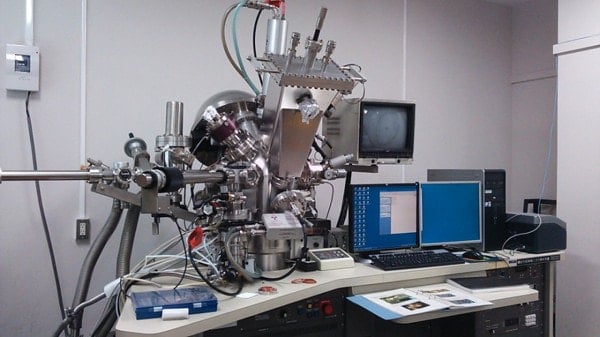

今回のチタンサンプルの分析では、マグネシウム（Mg）光源を用い 、3.2 × 10^-7 Torrという極めて高い真空条件下で測定を実施しました 。

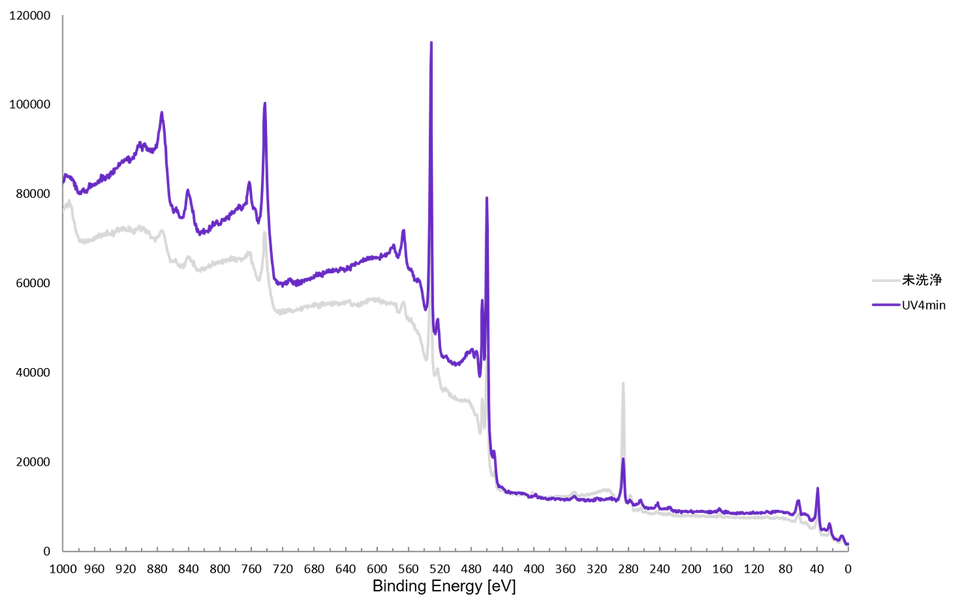

この手法の最大の特長は、目視や一般的な顕微鏡では捉えられない「原子レベルの汚れ」を可視化できる点にあります。測定データ（Survey ScanおよびMulti Scan）からは、炭素（C1s）、酸素（O1s）、チタン（Ti2p）のピークを精密に特定しています 。これにより、UV照射によって表面の炭素（有機汚染物）がいかに除去され、チタン本来の清浄な面が露出したかを数値（Atomic Concentration）で定量的に証明することが可能となります 。

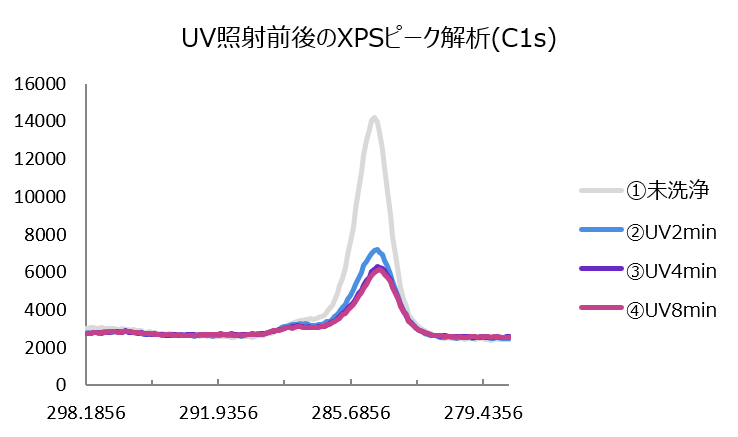

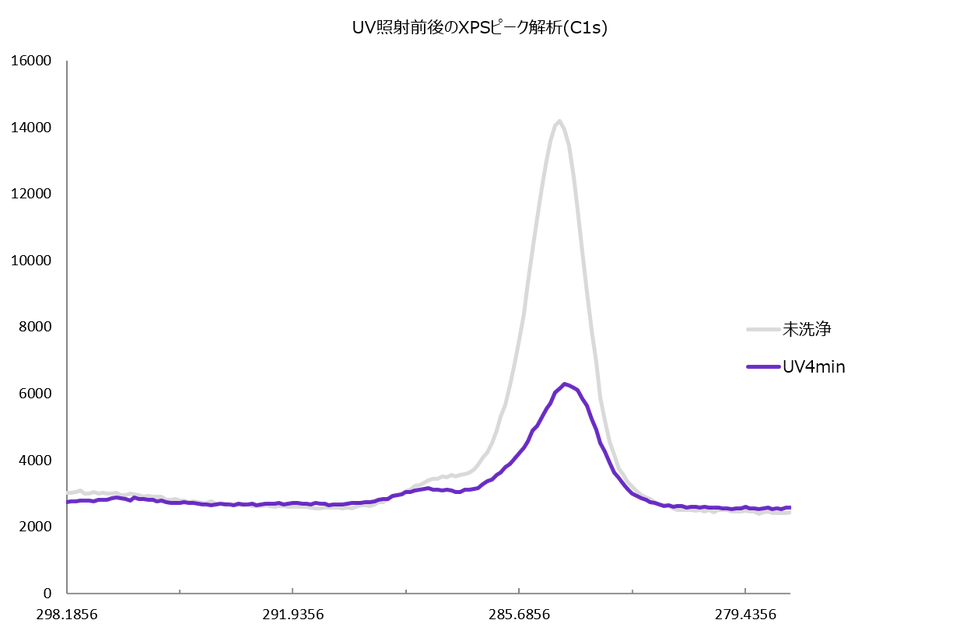

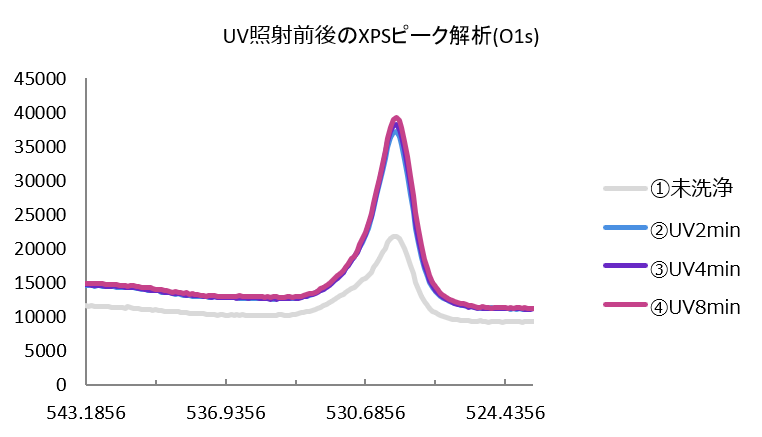

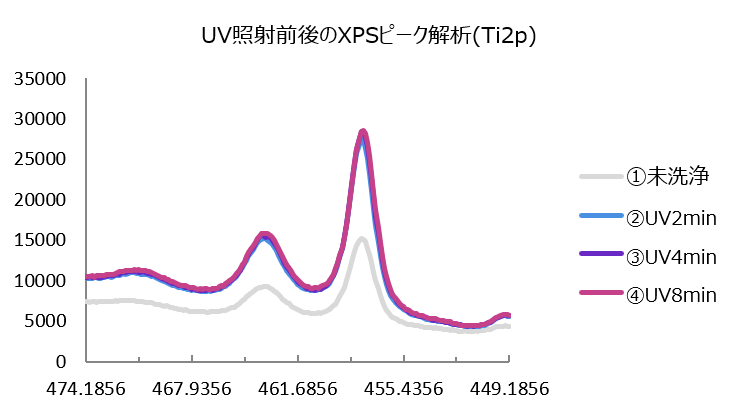

測定データ

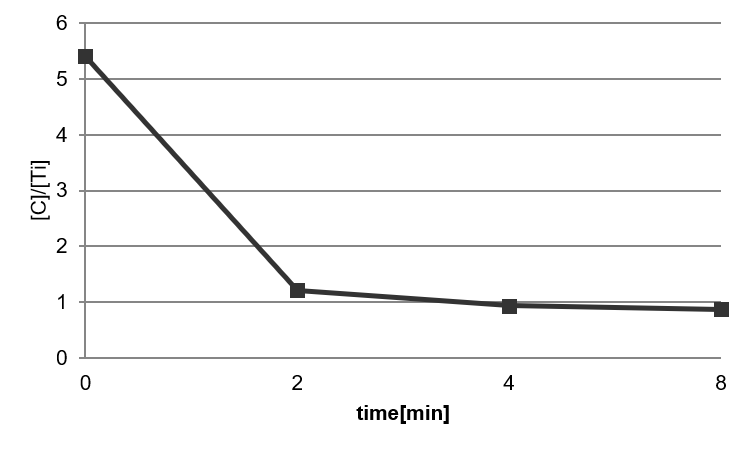

UV照射による表面組成の変化（Atomic Concentration %）

本分析の結果、UV照射がチタン表面の有機汚染除去において極めて高い即効性と有効性を持つことが実証されました。特筆すべきは、わずか2分の照射で汚染物質（炭素量）が半減している点です。これは、生産ラインにおけるタクトタイムの短縮と、高品質な表面清浄化の両立が可能であることを示唆しています。

XPSデータが証明した通り、表面を覆っていた汚染層が除去され、チタン本来の界面が露出することで、後工程での接着強度やコーティングの密着性、あるいは医療分野での生体適合性が劇的に向上します。

目視では判断できない微細な汚染を「数値」で管理し、短時間で確実にリセットできるUV照射は、精密な品質管理が求められる現場において、ぜひご導入を検討してみてください。
