UV硬化装置の照度測定【波長254nm】
よくお客様より以下の質問をいただきます。
『ASM2501は200~450nmの連続波長を主波長としているそうですが、
254nmの波長はどのくらいの照度になりますか？』
・・・ということで、今回はUV硬化でよく使用される高圧水銀ランプとメタルハライドランプを使用して、【ハンディタイプUV硬化装置 ASM2501】の照度(254nm)を測定しました。
測定条件
使用機器
| 装置名 | 型式 | S/N |
| ハンディタイプUV硬化装置 | ASM2501 | 212665 |
| 紫外線照度計 | UV-M03A | K303926 |
| 紫外線センサー | UV-SN25 | K303926 |
測定結果
６パターンの照射距離、N数＝３で測定してみました。
メタルハライドランプ(Fe)
| ランプからの距離（mm） | N1 | N2 | N3 | 平均 |
| 50 | 8.81 | 8.83 | 8.87 | 8.84 |
| 100 | 5.95 | 5.95 | 5.97 | 5.96 |
| 150 | 3.67 | 3.67 | 3.67 | 3.67 |
| 200 | 2.33 | 2.33 | 2.33 | 2.33 |
| 250 | 1.58 | 1.59 | 1.60 | 1.59 |
| 280 | 1.46 | 1.46 | 1.46 | 1.46 |
■照度変化グラフ
高圧水銀ランプ
| ランプからの距離（mm） | N1 | N2 | N3 | 平均 |
| 50 | 48.37 | 48.25 | 48.18 | 48.26 |
| 100 | 28.20 | 28.14 | 28.04 | 28.13 |
| 150 | 17.73 | 17.71 | 17.83 | 17.76 |
| 200 | 11.26 | 11.46 | 11.40 | 11.38 |
| 250 | 7.79 | 7.76 | 7.75 | 7.77 |
| 280 | 6.07 | 6.10 | 6.06 | 6.07 |

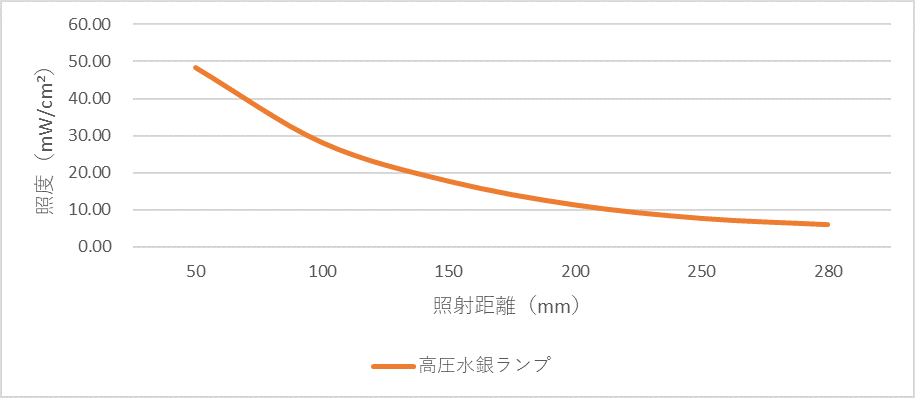

■照度変化グラフ

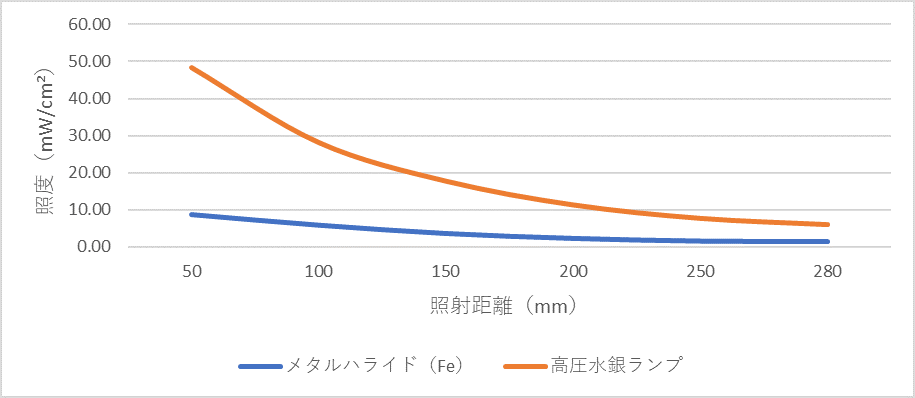

照射距離による照度変化グラフ（比較）
今回は2種類のランプを比較しましたが、
254nmに関しては高圧水銀ランプのほうが高い照度となる結果となりました。
距離が近いほど照度は高くなりますが、それに伴ってワークの温度も高くなります。
使用するワークの耐熱温度を確認し、適正距離を検証することが大事になってきます。
